Dập gân chống trượt inox (thép không gỉ dập hoa văn chống trượt – Stainless Steel Checkered / Tear Plate) là giải pháp vật liệu cơ khí chịu tải trọng nặng hàng đầu, được gia công ép thủy lực dập nguội hoặc cán nóng đúc gân trực tiếp với dải độ dày nền danh định từ 1.5mm đến 6.0mm, chiều cao gân nổi từ 0.8mm đến 1.5mm. Nhờ thiết kế các cụm hoa văn vân quả trám (Diamond), lá me (5-Bar) hoặc hạt gạo nổi đan xen, bề mặt vật liệu đạt hệ số ma sát tĩnh cực đại μ ≥ 0.65, loại bỏ triệt để nguy cơ trơn trượt nguy hiểm trong môi trường ngập nước, đọng dầu mỡ thực phẩm hay tiếp xúc hóa chất ăn mòn.
Tại Tổng kho Inox HaVi, chúng tôi cung cấp đầy đủ phôi nguyên kiện và nhận gia công chấn mép, đột lỗ thoát sàn, cắt quy cách CNC Laser Fiber theo bản vẽ từ các loại tấm inox chống trượt gia công bề mặt mác SUS 304, 201 và 316L chính ngạch Posco, Tisco kèm chứng chỉ CO/CQ chuẩn xác.
📞 Tư vấn bóc tách bản vẽ & Báo giá gia công dập gân theo yêu cầu: Hotline: 0963.800.396
1. Dập gân chống trượt inox là gì? Phân biệt phương pháp dập nguội và cán nóng
Trong gia công cơ khí kết cấu, trơn trượt trên sàn thao tác và bậc cầu thang là nguyên nhân hàng đầu dẫn tới sự cố tai nạn lao động nghiêm trọng trong các nhà máy chế biến thủy hải sản, dây chuyền hóa chất hay giàn khoan ngoài khơi. Dập gân chống trượt inox ra đời như một tiêu chuẩn an toàn công nghiệp bắt buộc, kết hợp hoàn hảo giữa độ bền cơ học của thép không gỉ và khả năng bám dính bước chân tối ưu.
1.1. Phương pháp dập nguội thủy lực (Cold Pressed Pattern)

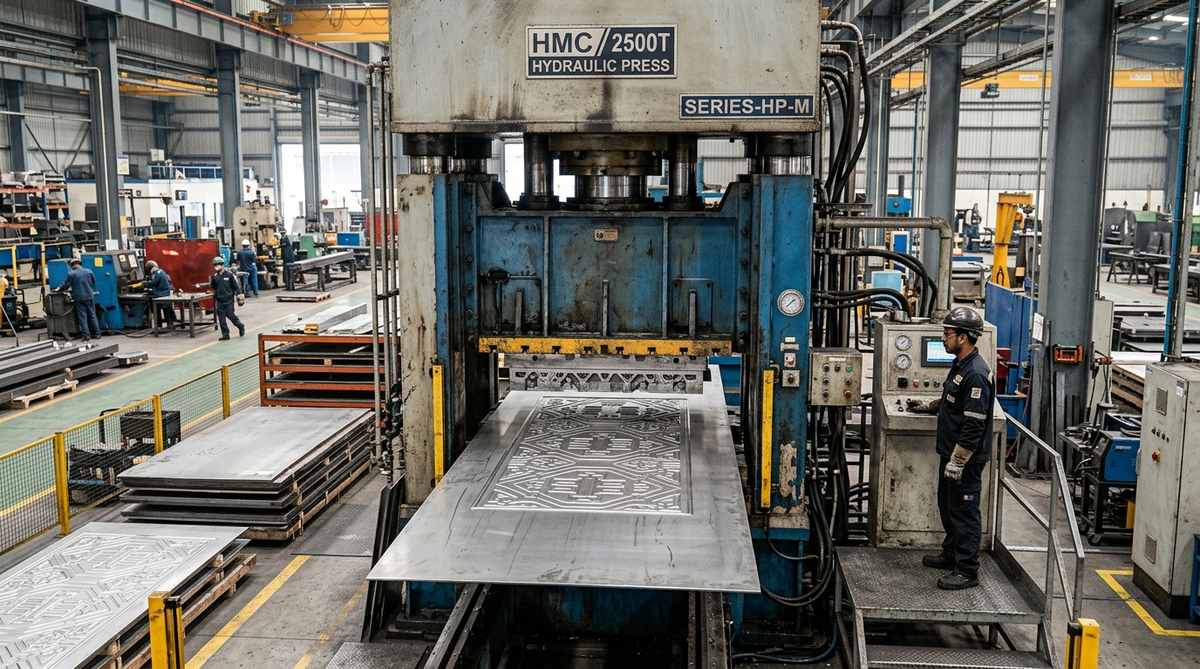

Đây là công nghệ gia công định hình phổ biến nhất hiện nay tại các xưởng cơ khí chuyên nghiệp. Phôi thép ban đầu là tấm inox cán nguội bề mặt 2B hoặc cán nóng No.1 phẳng nguyên khổ. Tấm được đưa vào máy ép thủy lực tải trọng từ 1.000 tấn đến 2.500 tấn trang bị bộ khuôn cối âm dương siêu cứng:
- Đặc điểm nhận diện: Mặt trên của tấm thép nổi gân sắc cạnh, mặt dưới lõm khuyết hình hoa văn đối xứng tương ứng.
- Ưu điểm kỹ thuật: Hoa văn nổi sắc nét, góc vát thoát nước tốt, độ dày nền đồng đều và có thể linh hoạt gia công trên nhiều mác thép khác nhau từ SUS 201, 304 đến 316. Độ dày gia công tối ưu thường nằm trong khoảng 1.5mm – 6.0mm.
1.2. Phương pháp cán nóng đúc gân trực tiếp (Hot Rolled Checkered Plate)
Tấm gân cán nóng được định hình ngay tại dây chuyền cán thép nhiệt độ cao (> 1.100°C) tại các nhà máy luyện kim lớn như Posco hay Tisco:
- Đặc điểm nhận diện: Trục cán dập trực tiếp hoa văn lên bề mặt nóng đỏ của phôi. Mặt trên có gân nổi đúc liền khối, mặt dưới hoàn toàn phẳng lì, bề mặt xám mờ No.1 sau khi qua bể ủ và tẩy gỉ pickling.
- Ưu điểm kỹ thuật: Chịu lực uốn và tải trọng xe nâng cực lớn do không có điểm lõm yếu dưới đáy. Tuy nhiên, giá thành nhập khẩu phôi cán nóng đúc gân cao hơn và dải quy cách độ dày thường giới hạn ở mức dày từ 3.0mm trở lên.
2. Các kiểu hoa văn dập gân inox phổ biến và nguyên lý chống trượt
Tùy thuộc vào đặc thù di chuyển, tải trọng phương tiện và môi trường chất lỏng trên mặt sàn, HaVi gia công 3 kiểu mẫu hoa văn tiêu chuẩn đáp ứng tối đa công năng cơ học:
2.1. Gân quả trám đôi (Diamond / Checker Pattern)
Mẫu vân quả trám có thiết kế các hạt nổi hình thoi hoặc hình oval xếp đan chéo góc 90° đối xứng nhau. Đây là loại hoa văn kinh điển và có sản lượng ứng dụng lớn nhất trên thị trường:
- Cơ chế chống trượt: Tạo ma sát đa hướng 360°, khóa chuyển động trượt ngang lẫn trượt dọc của bánh xe cao su và đế giày bảo hộ.
- Ứng dụng tiêu biểu: Mặt sàn ram dốc tầng hầm xe tải, sàn xe bồn chuyên dụng, sàn cầu cảng tiếp nhận hàng hóa và sàn nhà xưởng cơ khí nặng.
2.2. Gân 5 thanh lá me (5-Bar Tear Pattern)
Mẫu gân 5 thanh (gân lá me) bố trí từng cụm 5 đường gờ song song đặt so le góc 90° tạo thành mạng lưới thoát nước và dầu cực nhanh:
- Cơ chế chống trượt: Khe rãnh giữa các thanh gờ giúp dẫn hướng chất lỏng chảy tràn xuống rãnh thu gom, ngăn ngừa triệt để hiện tượng trượt nổi thủy lực (hydroplaning).
- Ứng dụng tiêu biểu: Khu sơ chế giết mổ thủy sản, nhà máy bia nước giải khát, sàn chế biến dầu ăn và bậc thang thoát hiểm ngoài trời.
2.3. Gân hạt gạo & dập lỗ tròn nổi (Round / Tear-Drop Pattern)
Các gờ nổi dạng giọt nước hoặc hạt gạo tròn nhỏ mang lại cảm giác tiếp xúc êm ái hơn, tính thẩm mỹ sang trọng, dễ dàng quét dọn vệ sinh vết bẩn bám dính mà không gây cấn đau khi di chuyển:
- Ứng dụng tiêu biểu: Sàn cabin thang máy tòa nhà văn phòng, bậc thang cuốn siêu thị, sàn bếp ăn nhà hàng khách sạn và lối đi khu vực phòng sạch y tế.
3. Bảng quy cách, kích thước khổ tấm & barem trọng lượng inox dập gân chống trượt
Trong quá trình lên phương án thiết kế kết cấu sàn chịu tải, việc xác định đúng barem khối lượng giúp các kỹ sư tính toán chính xác nhịp dầm giằng đỡ bên dưới và tối ưu hóa chi phí vận chuyển. Toàn bộ sản phẩm tấm chống trượt tại HaVi được gia công dập trực tiếp từ các phôi
khổ tấm inox tiêu chuẩn
(phổ biến nhất là 1000 × 2000mm, 1219 × 2438mm và 1500 × 3000mm) hoặc cắt quy cách theo kích thước ô sàn thực tế của dự án.
3.1. Bảng tra cứu barem trọng lượng inox dập gân chống trượt 304 theo quy cách chuẩn
Lưu ý kỹ thuật: Trọng lượng tấm dập gân được tính bằng khối lượng phôi tấm nền phẳng + khối lượng gân dập nổi bổ sung (thường tăng thêm khoảng 1.5 – 2.5 kg/m² tùy theo mật độ và chiều cao gân):
| Độ dày nền (mm) | Chiều cao gân (mm) | Khối lượng 1m² (kg/m²) | Khổ 1000 × 2000 (kg/tấm) | Khổ 1219 × 2438 (kg/tấm) | Khổ 1500 × 3000 (kg/tấm) | Dung sai ASTM A480 |
|---|---|---|---|---|---|---|
| 1.5 mm | 0.8 – 1.0 | 13.40 kg | 26.80 kg | 39.80 kg | 60.30 kg | ± 0.12 mm |
| 2.0 mm | 0.8 – 1.2 | 17.40 kg | 34.80 kg | 51.70 kg | 78.30 kg | ± 0.15 mm |
| 3.0 mm | 1.0 – 1.3 | 25.50 kg | 51.00 kg | 75.80 kg | 114.75 kg | ± 0.20 mm |
| 4.0 mm | 1.0 – 1.5 | 33.60 kg | 67.20 kg | 99.80 kg | 151.20 kg | ± 0.25 mm |
| 5.0 mm | 1.2 – 1.5 | 41.80 kg | 83.60 kg | 124.20 kg | 188.10 kg | ± 0.30 mm |
| 6.0 mm | 1.2 – 1.5 | 49.90 kg | 99.80 kg | 148.20 kg | 224.55 kg | ± 0.35 mm |
4. So sánh 3 mác thép dập gân: SUS 304, SUS 201 và SUS 316
Lựa chọn đúng mác inox là yếu tố quyết định giữa việc sàn công trình vận hành bền bỉ 25 năm hay xuất hiện những đốm rỉ sét ố vàng chỉ sau 6 tháng đưa vào sử dụng:
| Tiêu chí kỹ thuật | Tấm gân Inox 304 / 304L | Tấm gân Inox 316 / 316L | Tấm gân Inox 201 |
|---|---|---|---|
| Thành phần hóa học | 18% Cr, 8% Ni | 16-18% Cr, 10-14% Ni, 2-3% Mo | 16-18% Cr, 3.5-5.5% Ni, 5.5-7.5% Mn |
| Khả năng chống ăn mòn | Rất tốt trong nước ngọt, hơi ẩm công nghiệp, dung dịch hữu cơ thực phẩm | Tuyệt đối trong môi trường ion Clorua, sương muối biển, axit nhẹ | Trung bình; dễ bị rỗ gỉ ố vàng nếu đọng nước lâu ngày hoặc ngoài trời |
| Khả năng chấn gấp mép | Độ dẻo dai cao, chấn góc 90° không nứt chân gân | Độ dẻo rất cao, chấn mép và uốn cong ôm bồn dễ dàng | Cứng và giòn hơn; dễ xuất hiện vết nứt vi mô khi chấn góc nhọn |
| Môi trường ứng dụng khuyên dùng | Nhà máy bia, sữa, dược phẩm, sàn xe tải, bếp thương mại | Bến cảng ven biển, sàn tàu biển, nhà máy hóa chất dệt nhuộm | Sàn thang máy trong nhà, bậc cầu thang kho bãi khô ráo |
| Hệ số chi phí tương đối | 1.0 (Chuẩn cơ sở) | ~1.35 – 1.45 lần | ~0.65 – 0.75 lần |
5. Quy trình gia công cắt laser, chấn mép và hàn kết cấu sàn tại HaVi
Tấm dập gân có bề mặt lồi lõm không bằng phẳng, đòi hỏi trang thiết bị gia công cơ khí chính xác chuyên dụng để tránh làm bẹp gân hoặc méo mó kích thước hình học:
5.1. Cắt Laser Fiber CNC công suất cao tránh xước gân
Tại HaVi, chúng tôi sử dụng nguồn cắt Laser Fiber 12kW – 20kW trang bị đầu cắt cảm ứng điện dung theo dõi biến thiên chiều cao bề mặt tự động. Tia laser cắt ngọt qua cả phần gân nổi lẫn phần nền mỏng với tốc độ cao bằng khí phụ trợ Nitơ tinh khiết 99.999%, đảm bảo mạch cắt sáng bóng, không bám xỉ ba via và không làm biến dạng hoa văn xung quanh mép cắt.
5.2. Chấn gấp mép hộp sàn (Bending Allowance) tính bù gân
Để tạo các nắp mương thu nước, bậc cầu thang gập chữ C hoặc mặt sàn hộp có gờ khóa liên kết, xưởng HaVi trang bị máy chấn CNC 300 tấn điều khiển tự động nhiều trục:
- Tính toán trừ biên chấn: Khi chấn tấm gân, chiều dày tiếp xúc giữa dao chấn và cối V bị thay đổi bởi đỉnh gân nổi. Kỹ sư lập trình HaVi sẽ tính toán lại hệ số K-factor bù trừ dung sai gân, đảm bảo góc chấn vuông góc 90° chuẩn xác từng milimet mà không làm rạn nứt mặt đáy.
5.3. Kỹ thuật hàn TIG / MIG và tẩy mối hàn Pickling vô trùng
Khi hàn ghép các tấm dập gân lên khung dầm chịu lực I/U/V, xưởng sử dụng máy hàn TIG xung sử dụng que hàn bù chất lượng cao (ER308L cho inox 304, ER316L cho inox 316). Sau khi hàn, toàn bộ đường hàn được quét dung dịch tẩy trắng mối hàn axit chuyên dụng (Pickling & Passivation) để phục hồi hoàn toàn lớp màng thụ động Crom Oxit (Cr2O3), chống hiện tượng rỉ ố chân mối hàn trong môi trường ẩm.
6. Ứng dụng thực tế của inox dập gân chống trượt trong sản xuất & xây dựng
Nhờ khả năng chịu lực va đập vượt trội, không bị oxy hóa bong tróc như sơn tĩnh điện hay thép mạ kẽm nhúng nóng, tấm inox chống trượt xuất hiện phổ biến trong nhiều lĩnh vực công nghiệp:

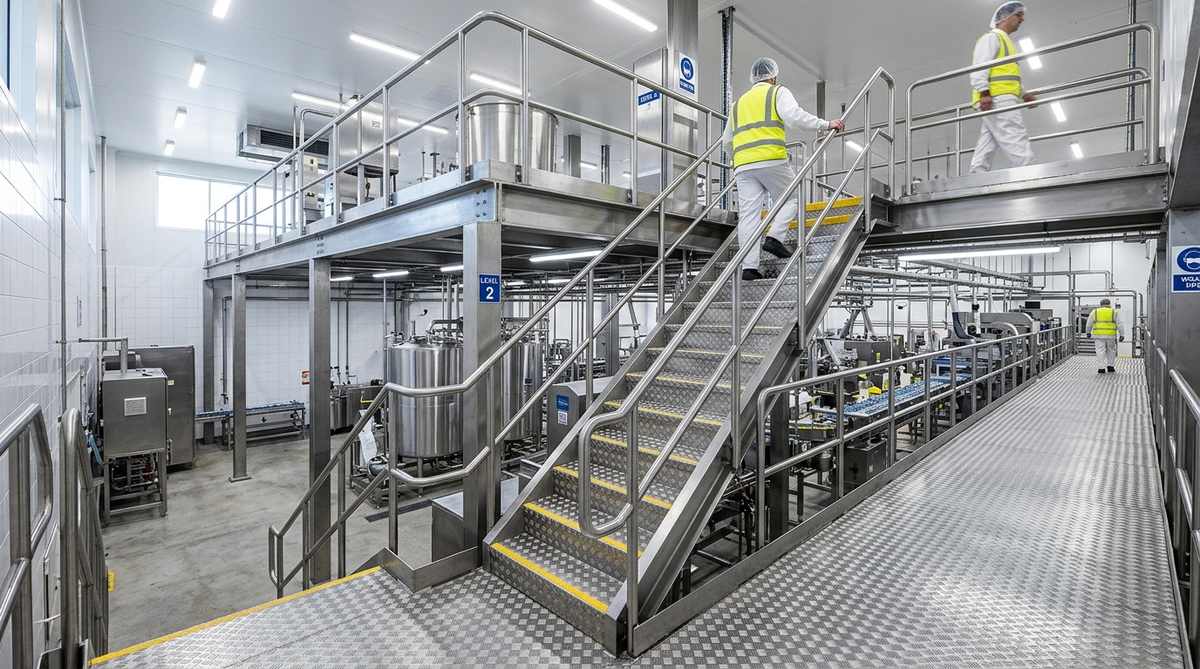

- Nhà máy thực phẩm & dược phẩm: Làm sàn thao tác tiếp cận bồn khuấy trộn, sàn rửa nguyên liệu thủy hải sản, nắp mương thu nước thải inox. Bề mặt inox dễ dàng xịt rửa áp lực cao bằng hóa chất khử trùng clo/xút mà không bị mài mòn ăn thủng.
- Sàn thùng xe tải & xe bồn chở chất lỏng: Lót đáy thùng xe tải đông lạnh, thùng chở gia súc gia cầm, xe téc chở sữa hoặc hóa chất xăng dầu. Gân chống trượt giữ hàng hóa không bị xô lệch khi phanh gấp.
- Công trình hàng hải & cảng biển: Làm cầu dẫn hành khách bến tàu, sàn giàn khoan dầu khí, bậc tam cấp thoát hiểm ven biển bằng mác inox 316L kháng muối mặn tuyệt đối.
- Tòa nhà dân dụng & trung tâm thương mại: Lót sàn cabin thang máy tải hàng nặng, nắp hố ga kỹ thuật tầng hầm, ram dốc chuyển hàng hóa chống trượt xe đẩy tay.
🏗️ Nhận Báo Giá Sỉ & Bóc Tách Bản Vẽ Gia Công Tấm dập gân chống trượt inox Tại Xưởng HaVi
Quý nhà thầu cơ điện, chủ xưởng chế tạo máy và đơn vị thi công sàn nhà máy cần đặt mua phôi nguyên kiện hoặc gia công cắt chấn theo kích thước bản vẽ:
- Sẵn kho phôi inox dập gân chống trượt độ dày 1.5mm – 6.0mm các mác 304, 201, 316.
- Gia công cắt CNC Laser, đột lỗ thoát sàn, chấn mép hộp chính xác từng milimet theo file DWG/DXF/PDF.
- Cung cấp đầy đủ chứng chỉ nguồn gốc xuất xưởng Mill Test Certificate (CO/CQ), hỗ trợ test quang phổ PMI tại kho.
☎️ Gửi bản vẽ bóc tách dự toán vật tư qua Zalo/Hotline: 0963.800.396 | Email: ctcphavivn@gmail.com
7. Câu hỏi thường gặp về tấm dập gân chống trượt inox (FAQ)
Chiều cao của gân nổi có được tính chung vào độ dày danh định của tấm không?
Tấm dập gân chống trượt inox có đột lỗ thoát nước hoặc khoét rãnh mương được không?
Vì sao khi chấn mép tấm inox 201 dập gân dễ bị rạn nứt hơn tấm inox 304?
Tổng kho HaVi có sẵn phôi tấm gân inox 304 khổ lớn 1500 × 3000mm không?
