Film Bảo Vệ Tấm Inox: Khi Nào Bóc & Cách Tẩy Sạch Keo

Trong ngành cơ khí chế tạo thang máy, sản xuất thiết bị bếp công nghiệp và thi công kiến trúc mặt dựng tòa nhà, lớp màng film bảo vệ là “tấm khiên” không thể thiếu bảo đảm thẩm mỹ vật liệu nguyên bản từ nhà máy đến tay người sử dụng. Tuy nhiên, một thực tế trớ trêu diễn ra tại nhiều công trình là việc chậm trễ bóc màng bảo vệ sau khi bàn giao: dưới tác động của nắng gắt mùa hè và bức xạ tia cực tím, lớp màng nilon bị lão hóa, keo dán bị liên kết chéo (Cross-linking) hóa rắn bám chặt vào chân vân xước kim loại. Việc tẩy rửa lớp “keo chết” này nếu không đúng phương pháp sẽ làm trầy nát bề mặt inox, tiêu tốn hàng trăm giờ công lao động của nhà thầu.

Tầm Quan Trọng Của Màng Film Bảo Vệ Tấm Inox Trong Gia Công B2B

Màng film bảo vệ bề mặt inox không đơn thuần là một lớp nilon thông thường mà là sản phẩm công nghệ vật liệu màng nhiều lớp (Co-extruded Multi-layer PE Film) sở hữu nhiều tính năng kỹ thuật khắt khe:

1. Chống trầy xước và cọ quẹt vi mô trong chuỗi logistics

Trong quá trình vận chuyển cuộn xẻ băng, xếp dỡ pallet tấm tại kho bãi và trung chuyển đến công trình, sự rung động liên tục tạo ra ma sát giữa các bề mặt kim loại. Lớp màng film PE có độ dày từ 50 μm đến 100 μm hoạt động như một lớp đệm đàn hồi giảm chấn, ngăn ngừa hoàn toàn hiện tượng trầy xước do ma sát rung động (Fretting Scratches) phá hủy bề mặt gương BA hoặc vân xước Hairline tinh xảo.

2. Chống xước khi chấn gấp CNC và dập vuốt sâu

Khi đưa tấm inox vào máy chấn gấp thủy lực hoặc máy dập khuôn, áp lực tiếp xúc giữa chày cối kim loại và phôi tấm là cực kỳ lớn. Màng film bảo vệ đóng vai trò như một chất bôi trơn rắn, hấp thụ ứng suất tiếp xúc và ngăn chặn dao chấn tạo vết hằn lún cơ học trên mặt ngoài của góc uốn.

3. Tối ưu hóa quá trình cắt Laser CNC (Laser Cutting Film)

Đối với máy cắt Laser Fiber công suất cao, màng film bảo vệ thông thường sẽ bị cháy rộp, bốc khói đen và tạo bong bóng khí làm tán xạ chùm tia laser, dẫn đến mép cắt bị bavia xỉ đen. Các dòng màng Laser Film chuyên dụng (như Novacel 4228REF hoặc Polifilm Laser) có khả năng hấp thụ bước sóng laser 1.064 nm một cách ổn định, cho phép cắt xuyên một lần (Single-pass Cutting) với tốc độ cao mà mép cắt vẫn sắc nét, không bong tróc màng.

Thời Điểm Vàng Bóc Film Inox & Hiểm Họa “Chết Keo” Do Tia UV

Một câu hỏi kinh điển của các kỹ sư giám sát và chủ đầu tư là: “Nên bóc màng film bảo vệ vào thời điểm nào là tối ưu nhất?”

1. Thời điểm vàng để bóc màng film bảo vệ

Quy chuẩn kỹ thuật quốc tế khuyến cáo: Màng film bảo vệ phải được bóc bỏ ngay sau khi sản phẩm inox được lắp đặt hoàn thiện vào vị trí cuối cùng và kết thúc các công đoạn xây dựng thô xung quanh (như sơn bả, trát vữa, đổ bê tông).

• Lắp đặt trong nhà (Indoor): Thời gian lưu màng tối đa không quá 6 tháng kể từ ngày nhà máy dán màng.
• Lắp đặt ngoài trời (Outdoor): Thời gian lưu màng tối đa không quá 45 – 90 ngày đối với màng Laser Trắng Đen, và phải bóc ngay trong vòng 7 – 15 ngày nếu là màng film xanh hoặc trong suốt.

2. Cơ chế thoái hóa quang hóa và hiện tượng “chết keo” (Adhesive Transfer)

Khi tấm inox phủ film bị phơi dưới ánh nắng mặt trời và nhiệt độ ngoài trời vượt quá 38°C – 40°C trong nhiều tuần, bức xạ tử ngoại (UV-A và UV-B) bẻ gãy các liên kết phân tử của màng PE, làm màng nhựa bị giòn, nứt chân chim và co ngót. Đồng thời, nhiệt độ cao kích hoạt phản ứng trùng ngưng liên kết chéo của lớp keo acrylic. Lực bám dính giữa keo và bề mặt kim loại inox tăng vọt gấp 5 – 10 lần so với lực bám giữa keo và màng nilon. Khi người thợ cố gắng bóc màng, lớp nilon sẽ rách vụn từng mảnh nhỏ, để lại toàn bộ lớp keo dán hóa vàng bám chặt chết cứng trên bề mặt inox.

4 Phương Pháp Tẩy Sạch Vết Keo “Chết” Trên Bề Mặt Inox

Khi đối mặt với sự cố màng film bị chết keo bám chặt trên tấm inox, việc cạo bằng dao rọc giấy, thìa kim loại hoặc bùi nhùi sắt là điều cấm kỵ tuyệt đối vì sẽ cày xước hỏng toàn bộ tấm. Dưới đây là 4 giải pháp hóa – nhiệt an toàn được các chuyên gia hoàn thiện HaVi khuyên dùng:

1. Phương pháp nhiệt: Sử dụng máy sấy nóng / Máy khò nhiệt (Heat Gun)

Nhiệt lượng là “khắc tinh” của keo acrylic khô cứng. Cài đặt máy sấy khò ở nhiệt độ vừa phải (khoảng 60°C – 80°C), cầm vòi cách mặt inox khoảng 10 – 15 cm và rê đều theo vùng hẹp. Khi keo được làm ấm, nó sẽ mềm dẻo trở lại. Dùng cây gạt nhựa mềm (Plastic Scraper) cạo nhẹ ở góc nghiêng 30°, lớp keo và màng mủn sẽ bong ra thành từng mảng lớn dễ dàng mà không để lại vết hằn.

2. Phương pháp dung môi hữu cơ: Cồn Isopropyl Alcohol (IPA) hoặc Acetone

Cồn IPA nồng độ 90% trở lên hoặc Acetone tinh khiết có khả năng phá vỡ cấu trúc chuỗi polyme keo acrylic rất nhanh. Thấm đẫm dung môi vào khăn vải cotton mềm hoặc bông gòn, đắp trực tiếp lên vùng keo chết và ủ trong 3 – 5 phút để dung môi thẩm thấu. Sau đó, dùng khăn vuốt mạnh theo chiều vân sọc kim loại, lớp keo sẽ nhũ hóa và bị cuốn trôi hoàn toàn.

3. Phương pháp tinh dầu cam hữu cơ (d-Limonene Citrus Cleaners)

Các dung dịch tẩy keo chiết xuất từ vỏ cam (chứa hoạt chất d-Limonene) là giải pháp hoàn hảo cho nội thất cabin thang máy kín, phòng sạch y tế và nhà máy thực phẩm. Chất này có mùi thơm dễ chịu, không chứa dung môi clo độc hại, hòa tan cực mạnh các gốc keo dính mà tuyệt đối không làm bay màu lớp mạ PVD hay xỉn độ bóng gương BA.

4. Bình xịt tẩy keo công nghiệp chuyên dụng (3M Citrus Base / Wurth)

Đối với diện tích vách tấm lớn hàng chục mét vuông, sử dụng các chai xịt tẩy keo chuyên dụng (như 3M General Purpose Adhesive Cleaner hoặc 3M Industrial Cleaner) giúp tăng tốc độ thi công gấp 4 lần. Xịt trực tiếp một lớp bọt lên bề mặt, đợi 1 – 2 phút cho keo tan rã và dùng khăn sợi microfiber miết sạch.

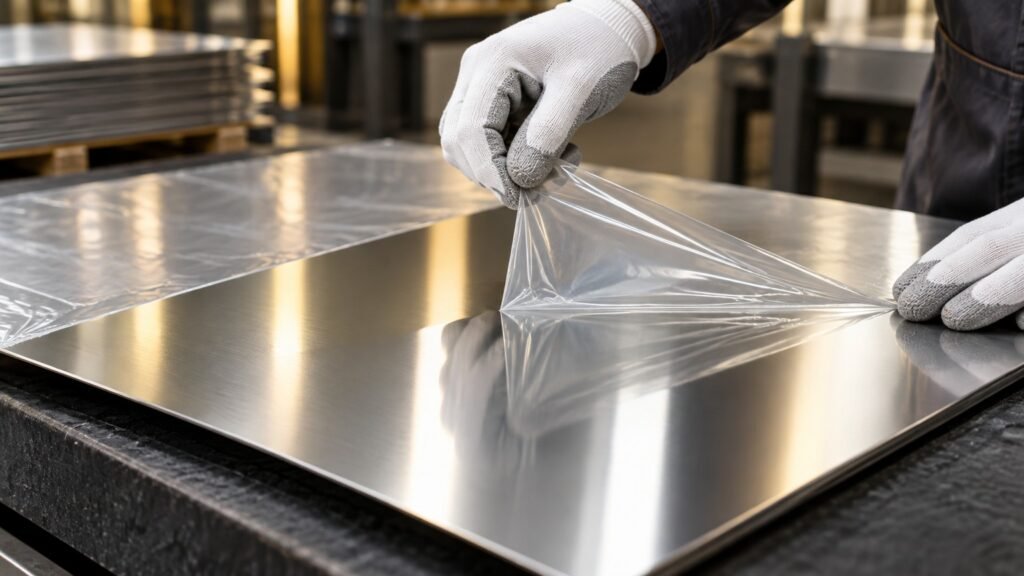

Kỹ Thuật Bóc Màng Film Chuẩn Không Để Lại Keo

Để việc bóc film diễn ra suôn sẻ mà không cần phải tốn công tẩy keo sau đó, kỹ thuật viên lắp đặt cần tuân thủ 3 nguyên tắc thao tác:

• Góc kéo bóc chuẩn từ 45° đến 90°: Không kéo giật vuông góc 90° ra xa hoặc kéo giật đột ngột. Hãy gấp mép film sát lại gần bề mặt tấm và kéo lùi với góc khoảng 45° đến 60°. Góc kéo này giúp lực bóc tách chuyển thành lực trượt cắt ngang (Shear force), giúp keo nhấc sạch khỏi mặt inox và bám trọn theo màng film.
• Duy trì tốc độ kéo chậm và đều tay: Tránh động tác giật mạnh ngắt quãng. Lực kéo đều đặn cho phép hệ keo PSA tách rời tự nhiên mà không bị xé rách màng nilon.
• Bóc tỉa mép trước khi chấn gấp / lắp ghép phụ kiện: Tại các vị trí mép gấp mép, mí ghép hoặc vị trí bắt ốc vít bản lề, hãy bóc lật mép film rộng khoảng 20 – 30 mm trước khi gia công. Điều này ngăn ngừa màng film bị kẹp chết vĩnh viễn trong khe hẹp sau khi siết chặt phụ kiện.

Câu Hỏi Thường Gặp (FAQ) Về Film Bảo Vệ Tấm Inox
